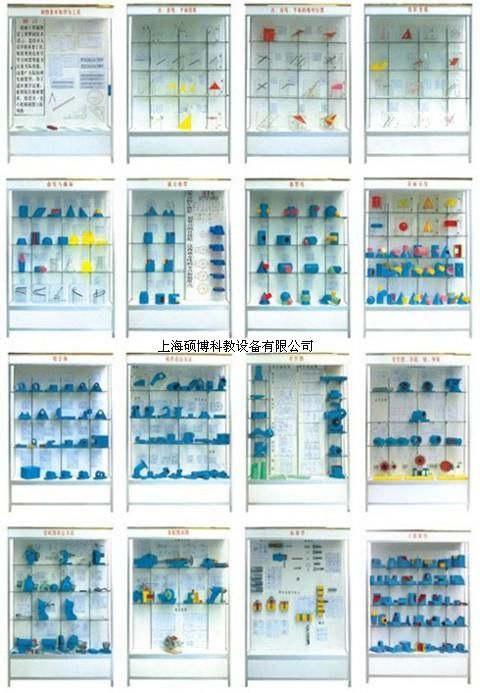

SB-16型《機械制圖》陳列柜
機械制圖陳列柜,機械制圖教學模型《機械制圖》示教陳列柜是適用于全日制普通中專、職工中學、電視中學、職業高中機械類專業的制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生理論學習，使用范圍增強認識，加深理解，本陳列柜是一套提高教學質量的理想設備。
一、每柜內容如下：
二、主要技術參數：
1、陳列柜結構：上下柜采用鋁合金制作，整體式結構。
2、陳列柜尺寸：1200×400×1800mm
|
序號和名稱 |
陳列柜內模型內容 |
|
第一柜：制圖基本知識與工具 |
（1）羅馬數字示列（2）阿拉伯?dāng)?shù)字示例（3）拉丁字母示例（4）標題欄、明細欄（5）比例（6）字體（GB-T 14691—93）基本要求（7）長仿宋體漢字示例（8）圖紙幅面和尺寸（9）圖框格式（10）三角尺（11）三棱比例尺（12）圓形量角器（13）多功能模板（14）圓規 |
|
第二柜：點、直線、平面投影 |
點的三面投影、 一般位置直線的三面投影、線段實長和傾角α、垂面?zhèn)�、水平面、斜投影與正投影直線的跡點、平面投影的特性、跡線平面、中心投影法、點在直線上的投影特性、線段的投影特征四個分角中點的投影 |
|
第三柜：點、直線、平面的相對位置 |
直角投影定理、相交兩直線的投影、利用投影的積聚性求直線與平面的貫穿點、用輔助面法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線平面跡線作法、正垂面上圓的投影、立體表面上的直線和投影的相對位置分析、交叉兩直線的投影、相交兩直線的投影特征、用輔助線法求直線與平面的貫穿點、求兩個一般位置平面的交線、平行兩直線的投影 |
|
第四柜：投影變換 |
投影變換的兩種基本方法(換面法)、投影變換的兩種基本方法(旋轉法)、點繞正垂軸旋轉、一般位置直線變換為新投影面垂直線、將一般位置直線旋轉成投影面平行線、一般位置直線變換為新投影面的平行線、一般位置平面變換為新投影面平行面、一般位置平面變換為新投影面垂直面、將正垂面變換成投影面平行面、點的二次換面、投影面平行線變?yōu)橥队懊娲怪本�、求A點到P平面的距離及A點對P平面所作垂線的垂足K、用二次換面法畫組合體視圖 |
|
第五柜：曲線與曲面 |
曲面立體的兩面投影示例（斜置的圓柱）、曲面立體的兩面投影示例（斜圓柱）、曲面立體的兩面投影示例、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱）、曲面立體的兩面投影示例（斜置的圓錐）、曲面立體的兩面投影示例（斜圓錐）、曲面立體的兩面投影示例（上下倒置的圓臺）、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱）、 曲面立體的兩面投影示例（有半球槽的圓柱體）、曲面立體的兩面投影示例（組合回轉體示例一）曲面立體的兩面投影示例（組合回轉體示例二）、連桿頭部的截交線、鉛垂面堆切圓球的截交線投影曲線形成、空間曲線、回轉曲面的形成及投影、錐面、柱狀面、錐狀面、圓柱螺旋線、圓錐螺旋線單葉雙曲回轉面、圓環面的形成、頂針的截交線 |
|
第六柜：截交相貫 |
半圓球切槽的投影、缺口三棱錐、圓柱開槽的投影、開槽空心圓柱的投影、求截交線2件、鏜刀桿頭部的投影、接頭投影、千斤頂蓋投影、相慣線的剖面5件 |
|
第七柜：相貫線 |
正交兩圓柱相貫線、正交兩圓柱相貫線、用球面法求圓柱與圓錐的相貫線、兩正交圓柱的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、圓柱上鉆孔及兩圓柱孔的相貫線、兩偏交圓柱的相貫線、圓錐臺和半圓球的相貫線、圓柱和圓錐正交的相貫線、斜交兩圓柱的相貫線、圓柱與圓錐正交、作軸線不相交、直徑不相等的兩圓柱的相貫線、圓柱與半圓球相交相貫線的特殊情況2件、圓柱、圓臺和圓球的相貫線 |
|
第八柜：表面交線 |
圓柱的投影與表面上取點、圓錐的投影與表面上取點、六棱柱的投影與表面上求點、形體中面的分析、圓球投影和表面上取點、圓環投影與表面上的取點、專用墊圈的投影、五棱錐的投影與表面上的求點、表面交線模型22件 |
|
第九柜：組合體 |
組合體的組合方式（2件）；外表面共面與不共面（2件）；內表面共面與不共面（2件）；外表面相切；內表面相切；平面與曲面表面相交；兩曲面相交；軸承座及其形體分析；墊塊；幾個視圖聯系起來看（4件）；支架、壓板；構形設計力求新穎（3件）；疊加構成的組合體；圓柱挖切構成的組合體；綜合構成的組合體 |
|
第十柜：機件 表達方法 |
基本投影面；局部視圖；對稱物體局部視圖；斜視圖；剖視圖；全剖視圖；半剖視圖（一）；半剖視圖（二）；局部剖視圖；單一斜剖切面；階梯剖的全剖視圖；階梯剖的半剖視圖；階梯剖的局部剖視圖；兩個相交的剖切面；旋轉剖視產生不完整要素的情況；復合剖；用斷面表達軸和鍵槽等結構；剖切斷面分離時斷面圖；兩相交剖切平面剖出的移出斷面圖；相同結構的畫法；多孔結構的畫法；肋、孔的簡化畫法（2件）；法蘭盤上均布孔的簡化畫法；橢圓的簡化畫法 |
|
第十一柜：零件圖 |
柱塞套、泵軸、端蓋、托架、箱體、蝸輪減速箱體、閥體法蘭盤、圓錐管、缸體、手輪、軸架、支架車床尾座空心套、盤 |
|
第十二柜：零件圖、齒輪、鍵、彈簧 |
直齒圓柱齒輪傳動；圓錐齒輪傳動；蝸桿蝸輪傳動；漸開線花鍵聯接畫法；普通平鍵；半圓鍵；圓柱銷；圓錐銷；開口銷；壓縮彈簧；拉伸彈簧；扭轉彈簧；板彈簧；渦卷彈簧；直齒圓柱齒輪零件圖；圓錐齒輪零件圖；蝸桿零件圖；蝸輪零件圖； |
|
第十三柜：裝配圖 表達方法 |
球閥（2件）、機油泵、齒輪油泵（2件）、銑刀頭（2件）、油泵（2件） |
|
第十四柜：裝配 圖讀圖 |
滑動軸承、齒輪泵、旋塞、杠桿、微動機構、機用虎鉗、臺虎鉗、減速器 |
|
第十五柜：標準件 |
外螺紋的畫法、內螺紋的畫法、加工內螺紋、部分螺紋的畫法、螺紋孔中相貫線的畫法、螺紋聯接的畫法、螺栓聯接、螺釘聯接、雙頭螺柱聯接、六角頭螺栓、雙頭螺柱、開槽圓柱頭螺釘、開槽沉頭螺釘、開槽盤頭螺釘、開槽平端緊定螺釘、Ⅰ型六角螺母、平墊圈、彈簧墊圈 |
|
第十六柜：習題模型 |
共：30件 |
