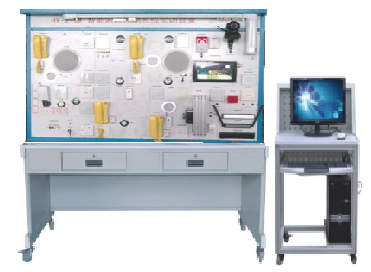

SB-ZJ1智能家居系統應用實訓裝置
一、設備系統概述：
本系統平臺主要采用zigbee無線通訊技術來實現家居智能化控制，Zigbee是一種新興的近程、低速率、低功耗的無線網絡技術，主要用于近距離無線連接。具有低復雜度、低功耗、低速率、低成本、自組網、高可靠、超視距的特點。主要適合應用于自動控制和遠程控制等領域，可以嵌入各種設備。ZigBee就是一種便宜的、低功耗、自組網的近程無線通訊技術。主要用于消費電子、能源管理、衛生保健、家庭自動化、建筑自動化和工業自動化等專業。隨著物聯網的興起，此設備是現代智能居家系統最具代表之一，提供良好的 教學設備實訓平臺。

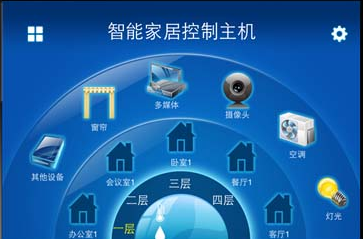

主控畫面
二、智能家居系統平臺實訓功能
規格尺寸 1500 mm×700mm×1800mm、
1、用于ZigBee基本的傳感數據采集與輸出控制實驗APP客戶端互聯網控制。
2、智能家居電器安防管理系統 模擬智能家居應用，通過軟件對產品模塊進行管理
3、智能庭音樂系統，可通過管理平臺進行遠程遙控，開啟與關閉音樂設備，播放想聽的音樂和音量的大小調節等。
4、系統分區管理，模擬三室一廳包函廚衛等智能照明，安防，空調，電視，音樂，等家電的控制與監控。
1、智能照明系統
智能照明系統，對燈光進行智能控制與管理的系統，跟傳統照明相比，實現對白熾燈的調光、一鍵場景、一對一遙控及分區燈光全開全關等管理，并可以用多種控制方式實現以上功能，最主要的控制方式為無線遙控、定時控制、集中控制、甚至遠程控制等，從而達到智能照明的節能、環保、舒適、方便的功能。
2、智能電器控制系統
智能電器控制系統，是對電器進行智能控制與管理的系統，智能電器控制系統，把所有能控制的電器以一定的結構有機的組合起來，形成了一個整體，通過這個管理系統，實現對家電的集中無線遙控、定時開關控制及遠程控制，實現電器的場景控制與管理，從而達到智能電器系統的節能、環保、舒適、方便的功能。
三、功能實訓
1.APP遠程控制操作實訓
2.實時控制監控實訓
3.智能照明操作實訓
4.無線遙控操作實訓
5.場景控制操作實訓
6.集中控制操作實訓
7.電腦檢測設置操作實訓
8.家電控制操作實訓
8.電動窗簾操作實訓
9.家居安防模塊的連接實訓
10.手機控制等實訓
四、主要配置
|
序號 |
設備名稱 |
單位 |
數量 |
規格/技術參數 |
|
1 |
智能家居主控模塊 |
個 |
1 |
工作電源DC24，500mA |
|
2 |
網絡交換機 |
個 |
1 |
|
|
3 |
窗簾控制器 |
個 |
1 |
單路 |
|
4 |
家居安防模塊 |
個 |
1 |
門磁、紅外、瓦斯、煙感報警輸入 |
|
5 |
調光模塊 |
個 |
1 |
客廳調光 |
|
6 |
燈光模塊 |
個 |
1 |
2路 220V1A |
|
7 |
信號轉發器模塊 |
個 |
1 |
收發 |
|
8 |
觸摸屏監控中心 |
臺 |
1 |
安卓系統、平果系統， |
|
9 |
遙控器 |
個 |
1 |
TV133C |
|
10 |
智能功放模塊 |
個 |
1 |
|
|
11 |
功放音箱 |
個 |
1 |
|
|
12 |
無線監控 |
個 |
1 |
BK-G2.5 |
|
13 |
漏電開關 |
個 |
1 |
16A |
|
14 |
五孔插座 |
個 |
1 |
|
|
15 |
風機 |
個 |
1 |
DC12V |
|
16 |
智能電話 |
個 |
1 |
2 |
|
17 |
串口線 |
個 |
1 |
一公一母 |
|
18 |
聲光報警 |
個 |
1 |
|
|
19 |
智能門鎖 |
把 |
1 |
|
|
20 |
主控智能網關 |
個 |
1套 |
|
|
