SBMX-01E材料分揀實訓裝置
一、概述
材料分揀實訓裝置是針對機電一體化教學的要求而研發的，它涵蓋了PLC、氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置�；诙喾N傳感器的檢測及旋轉編碼器的精確定位，實現對不同材質、不同顏色物體的分揀。裝置采用全開放式布局且具有設故排故單元，可充分鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。適合于自動化、電氣自動化、電氣工程等專業的《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等課程開設實訓課。
二、特點
1.材料分揀裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和汽缸組成；物料傳送部分由電機和同步傳送帶組成。
2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、旋轉編碼盤、旋轉電磁鐵、開關電源、光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器、磁性傳感器等組成。PLC選用三菱系列可編程控制器，三菱主機為FX1S-30MR-001、內置開關量I/O（16路開關量輸入/14路繼電器輸出）。
3.通過傳感器信號采集，PLC編程，對交流電機、電磁閥、旋轉電磁鐵進行較復雜的開關量控制、位置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。

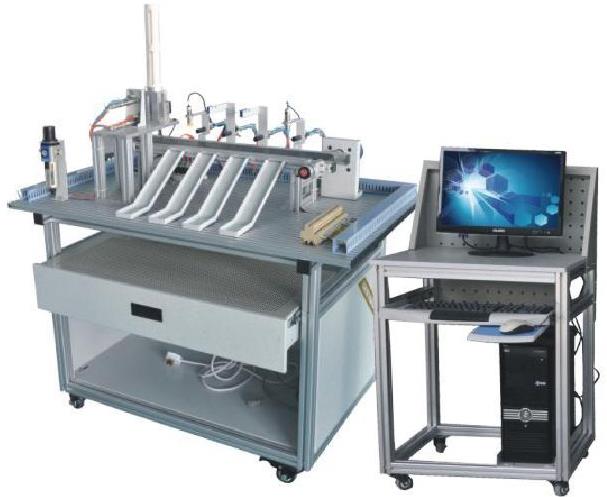

參考圖（以實物圖為準）
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.氣源：0.2Mpa～0.55Mpa
3.工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
4.裝置容量：＜0.5kVA
5.外形尺寸：1000mm×640mm×1200mm
四、裝置組成
1.實訓裝置結構由型材板金結構、鋁合金型材實訓臺組成
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關組成。
3.物料傳送部分由單相交流電機及減速器和同步傳送帶組成。
4.傳感器部分由顏色傳感器、電容式傳感器、光電傳感器、電感式傳感器等器件。
5.位控部分由旋轉編碼器、單相交流電機及減速器組成。
五、實訓項目
1.單向交流電機正反轉控制
2.物料分揀系統的調試
3.氣動控制技術應用
4.傳感器技術應用
5.電磁鐵技術應用
6.分揀出金屬與非金屬
7.分揀出黑色與白色塊
8.分揀鐵質工件到任一料槽
9.分揀鋁質工件到任一料槽
10.分揀金屬工件到任一料槽
11.分揀非金屬工件到任一料槽
12.故障檢測與維修
六、基本配置
|
序號 |
名稱 |
主要元件或型號、規格 |
數量 |
|
1 |
實訓桌 |
1100×800×840
mm |
1張 |
|
2 |
觸摸屏模塊 |
7英寸工業彩色觸摸屏TPC7062KS |
1塊 |
|
3 |
PLC控制器 |
三菱：FX3U-48MR 繼電器輸出 |
1只 |
|
4 |
變頻器模塊 |
三菱D720 功率： 0.4KW |
1只 |
|
5 |
電源模塊 |
單相電源總開關1只； 單相電源插座2個 |
1組 |
|
6 |
按鈕模塊 |
按鈕黃、綠、紅各2只； 指示燈黃、綠、紅各2只；急停按鈕 1只； 蜂鳴器1只， |
1套 |
|
7 |
送料機構 |
支架1套；電容傳感器1只；DC：24V減速電機1只；傳送帶1根。 |
1套 |
|
8 |
氣動機械手 |
雙氣缸(雙桿單出) 1只，單出桿氣缸（六角)1只，
氣爪1只，旋轉氣缸1只，磁性開關3只，單控電磁換向閥4只； |
1套 |
|
9 |
分揀機構及物料暫存橋架 |
單出桿氣缸3只，金屬傳感器1只，光傳感器1只，電感傳感器1只，磁性開關3只，物件導槽3個，單控電磁換向閥3只，光電傳感器1只支架1套； 平皮帶1條；三相減速電機1臺， |
1套 |
|
10 |
接線端子模塊 |
接線端子和回型安全插座 |
1塊 |
|
11 |
分揀物料 |
金屬，白色塑料、黑色塑料 |
1套 |
|
12 |
連接線 |
紅色、黃色、綠色、黑色 |
1套 |
|
13 |
靜音空壓機 |
0Mpa-0.8Mpa，氣泵噪音≦65分貝，符合國標 |
1臺 |
|
14 |
氣管 |
Φ4氣管，氣管為顏色隨機，每臺配有足量氣管 |
1套 |
|
15 |
PLC編程線纜 |
SC-09 |
1條 |
|
16 |
觸摸屏編程線 |
USB-B |
1條 |
|
17 |
配套工具 |
內六角扳手1套、螺絲刀1套、萬用表1只 |
1套 |
|
18 |
軟件光盤 |
PLC編程軟件、觸摸屏軟件、演示程序 |
1套 |
|
19 |
導線整理架 |
歐式導線架 |
1個 |
|
20 |
電腦桌 |
鋁型材電腦桌 |
1個 |
|
