機械運動簡圖測繪及分析實驗模型
測繪及分析實驗模型功能與特點
1.要用于機械原理（機械設計基礎）課程開設"機構運動簡圖測繪及分析實驗"；此外，產品中的所有模型都可以單獨用于機械原理（機械設計基礎）的課堂教學，機械創新設計課程中的機構創新部分的案例教學；
2．機械運動簡圖的測繪及分析實驗模型系列產品分為JCF-A型（測繪及分析實驗模型基礎型）、JCF-B型（測繪及分析實驗模型基礎型）、JCF-C型（創新型測繪及分析實驗模型）和JCF-D型測繪及分析實驗模型（綜選型），每大類型中精選配置典型的機構模型。
二、性能規格
1、模型材料：采用全鋁合金材料，噴漆處理，使工件美觀耐用，重量輕、方便課堂教學攜帶。
2、運動構件經機械精加工，裝配精度高，機構運動靈活，各構件不發生干涉現象。
3、各模型按教學要求分色、劃線，為學生測繪、測量、計算自由度提供依據。主要部分顏色統一。
4、模型尺寸：240×200×150mm左右
|
機械運動簡圖的測繪及分析實驗模型A 10件 |
測繪實驗器 |
8000 |
|
機械運動簡圖的測繪及分析實驗模型B 10件 |
測繪實驗器 |
8000 |
|
機械運動簡圖的測繪及分析實驗模型C 10件 |
測繪實驗器 |
12000 |
|
機械運動簡圖的測繪及分析實驗模型D 50件 |
測繪實驗器 |
45000 |

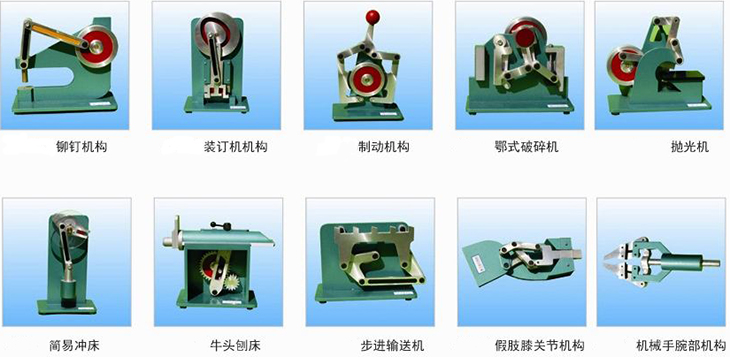

SB-JCFA機械運動簡圖的測繪及分析實驗模型10件
J001鉚釘機構
J002簡易沖床
J003裝訂機構
J004顎式破碎機
J005步進輸送機
J006假支膝關節機構
J007機構手腕部機構
J008拋光機
J009牛頭刨床
J010制動機構

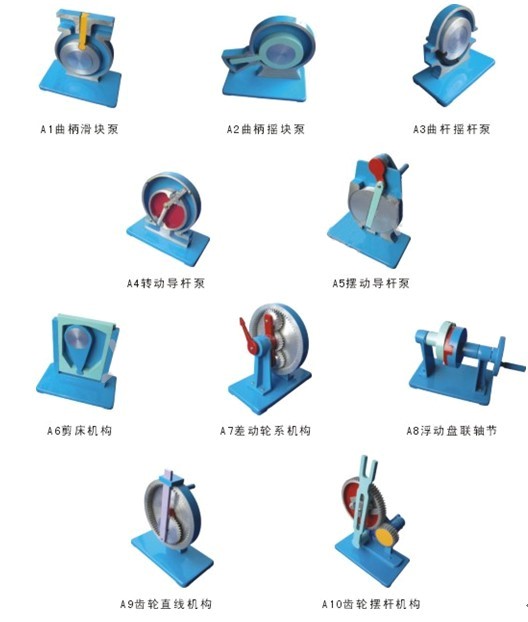

SB-JCFB機械運動簡圖的測繪及分析實驗模型10件
F001曲柄滑動泵
F002曲柄搖塊泵
F003曲柄搖桿泵
F004轉動導桿泵
F005擺動導桿泵
F006剪床機構
F007差動輪系機構
F008浮動盤聯軸器
F009齒輪直線機構
F010齒輪擺桿機構

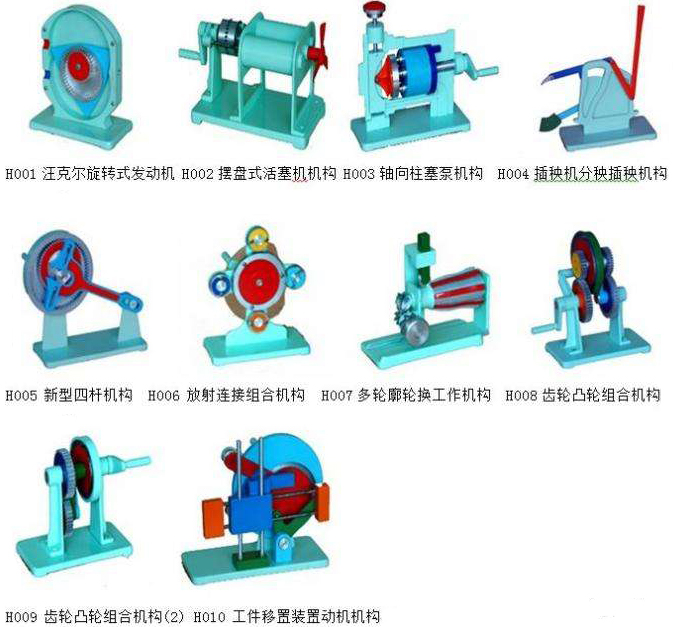

SB-JCFC機械運動簡圖的測繪及分析實驗模型10件
H001汪克爾旋轉式發動機
H002擺盤式活塞機機構
H003軸向柱塞泵機構
H004插秧機分秧插秧機構
H005新型四桿機構
H006放射連接組合機構
H007多輪廓輪換工作機構
H008齒輪－凸輪組合機構(1)
H009齒輪－凸輪組合機構(2)
H010工件移置裝置動機機構
SB-JCFD機械運動簡圖的測繪及分析實驗模型50件

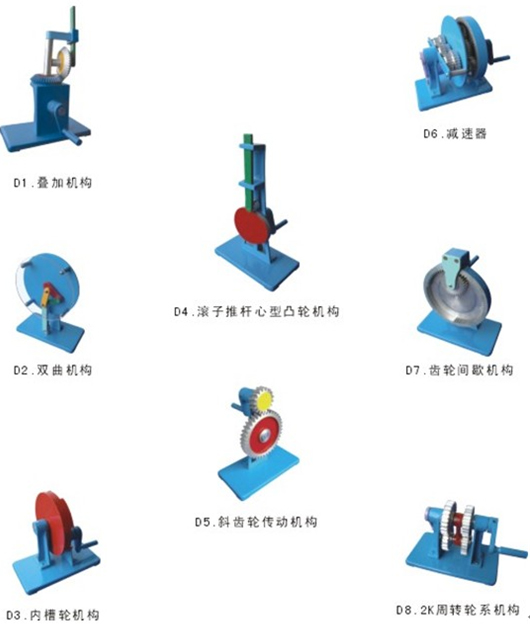

D001、疊加機構
D002、雙曲柄機構
D003、內槽輪機構
D004、滾子推桿心型凸輪機構
D005、斜齒輪傳動機構
D006、差速器
D007、齒輪間歇機構
D008、2K周轉輪系機構
D009、曲柄搖桿機構
D010、心型磨擦輪機構
D011、扇形齒輪機構
D012、磨擦輪機構
D013、正弦機構
D014、直線槽輪機構
D015、行星機構
D016、等徑凸輪機構
D017、45度螺旋齒輪傳動機構
D018、圓錐直齒傳動機構
D019、齒輪傳動往復運動機構
D020、空間機構
D021、安全離合器機構
D022、齒輪連桿機構

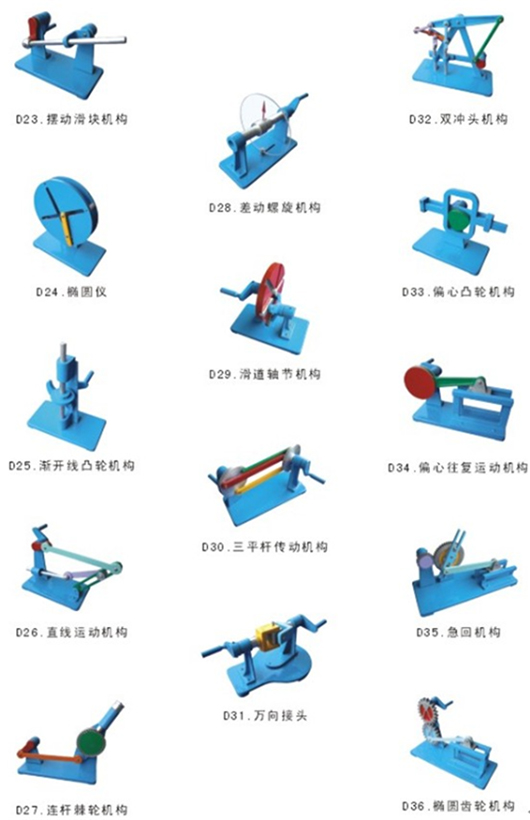

D023、擺動滑塊機構
D024、橢圓儀
D025、漸開線凸輪機構
D026、直線運動機構
D027、連桿棘輪機構
D028、差動螺旋機構
D029、滑道軸節機構
D030、三平桿傳動機構
D031、萬向接頭
D032、雙沖頭機構
D033、偏心凸輪機構
D034、偏心往復運動機構
D035、急回機構
D036、橢圓齒輪機構

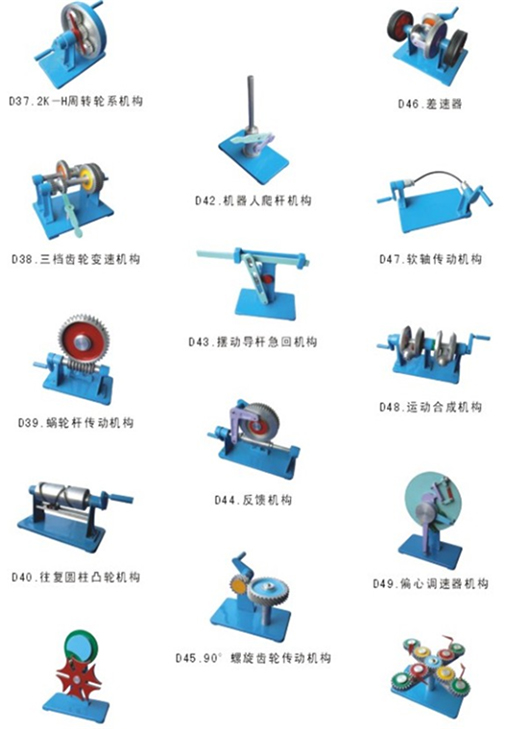

D037、2K-H周轉輪系機構
D038、三檔齒輪變速機構
D039、蝸輪蝸桿傳動機構
D040、往復圓柱凸輪機構
D041、槽輪機構
D042、機器人爬桿機構
D043、擺動導桿急回機構
D044、反饋機構
D045、90度螺旋齒輪傳動機構
D046、差速器
D047、軟軸傳動機構
D048、運動合成機構
D049、偏心調速器機構
D050、行星機構II
|
