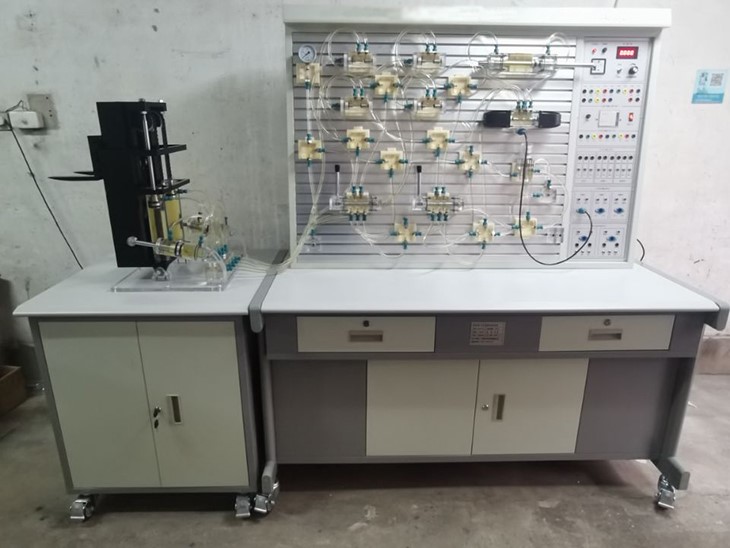

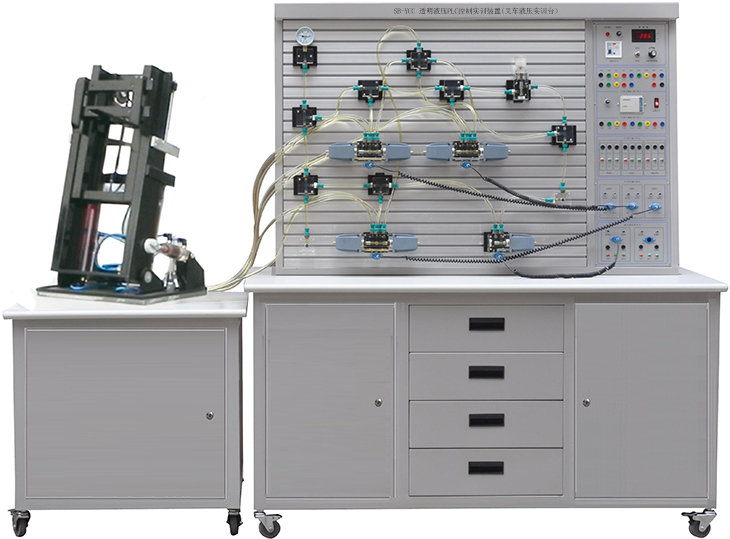

SB-YCC透明液壓PLC控制實訓裝置(叉車液壓實訓臺）

一、叉車液壓實訓臺概述：

液壓叉車是一種高起升裝卸和短距離運輸兩用車，由于不產生火花和電磁場。特別適用于汽車裝卸及車間、倉庫、碼頭、車站、貨場等地的易燃、易爆和禁火物品的裝卸運輸。該產品具有升降平衡、轉動靈活、操作方便等特點。操作方便等特點。

二、叉車液壓實訓臺技術參數

1、電源：AC220V 50HZ

2、直流電源輸入AC220V 輸出DC24V/3A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）

4、液壓實驗泵電機功率：250W，調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)

5、電磁換向閥：AC24V 吸力3Mpa

6、實訓桌外型尺寸：1500mm×650mm×1750mm

7、叉車實訓臺外形尺寸：750mm×650mm×1350mm

三、叉車液壓實訓臺主要特點:

1、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）主要由實訓桌、控制實訓臺、叉車實

訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、透明液壓PLC控制實訓裝置（叉車液壓實訓臺）是將液壓叉車的結構原理能夠搬到課

堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃制作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。

2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。

3、柜體裝有四個萬向輪，方便設備的搬運與拆卸。

4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快

換接頭，拆接方便，不漏油。

5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，

同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

學習目的:

1、了解液壓叉車的基本結構

2、了解液壓叉車的傳動系統

3、學習液壓叉車的液壓系統

4、學習液壓叉車的手動控制原理

5、學習液壓叉車的自動控制原理

四、叉車液壓實訓臺實驗內容:

1、真實演示液壓叉車的動作上升

2、真實演示液壓叉車的動作下降

3、真實演示液壓叉車的動作前傾

4、真實演示液壓叉車的動作后傾

五、叉車液壓實訓臺配置清單：
