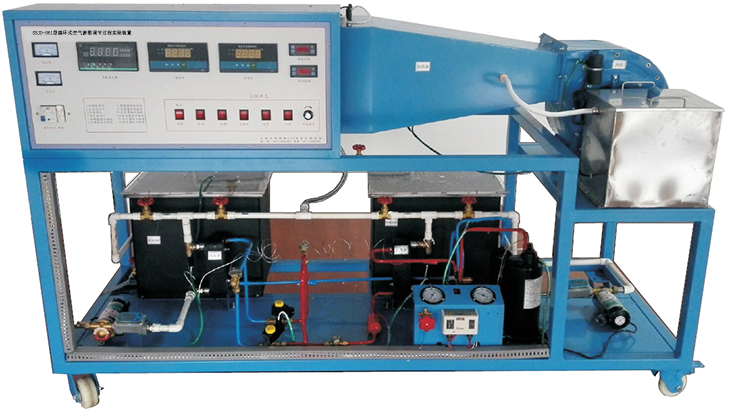

SBJD-861型循環式空氣參數調節過程實驗裝置
一、產品概述:
循環式空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

二、裝置特點
1.安全保護齊全:設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,可對人身及設備進行有效保護
2.直觀性好:裝置直觀展示了直流式空氣調節系統的結構,風道采用有機玻璃面板,可清楚地看到空氣循環系統的組成部件
三、技術性能
1.輸入電源:單相三線
AC220V±10% 50Hz
2.工作環境:溫度-10℃~+40℃
相對濕度<85%(25℃) 海拔<4000m
3.制冷劑:R22
4.裝置容量:<2.5kVA
5.重
量:100kg
6.外形尺寸:1800×700×1500mm
四、基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構,造型新穎。最上層布置空氣循環系統,可直觀展示空氣處理機組結構;正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪,便于移動和固定。
2.交流電源
單相三線220V交流電源供電,經漏電保護器,通過啟、停開關控制總電源
3.測量儀表
(1)溫度傳感器4只,為了能夠直觀地讀數,將各組溫度信號取出另接表頭顯示
溫度測量范圍為:-40℃~+120℃
濕度測量范圍為:0%~100%
(2)真空壓力表2只(精度2.5級)
量程分別為-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器1只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力,當高壓高于設定值或低壓低于設定值時,控制器發出控制信號切斷壓縮機電源
(2)風力調速器1只
用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器(300W)和軸流風機(額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB)
6.風冷制冷機組:由2匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統:由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、主要配置
|
序號 |
名稱 |
數量 |
|
1 |
PT100 |
8個 |
|
2 |
管道式PT100 M12 長150MM |
4 |
|
3 |
壓差傳感器300P 4-20MA |
1個 |
|
4 |
壓差傳感器100P 4-20MA |
1個 |
|
5 |
4-20MA輸入儀表 |
2 |
|
6 |
流量計(渦輪式) |
2個 |
|
7 |
制冷/制熱控制器010 |
2 |
|
8 |
16路溫度檢測表 |
1 |
|
9 |
蒸汽加濕器 |
個 |
|
10 |
大功率調壓器220V |
1個 |
|
11 |
制冷壓縮機1P |
1套 |
|
|
壓力控制器 |
1套 |
|
12 |
膨脹閥2MM |
2個 |
|
13 |
板式換熱器,制冷劑10進12出,水路,DN20螺絲接口 |
2套 |
|
14 |
儲液罐1P |
1套 |
|
15 |
不銹銅水箱450*300*400 |
2個 |
|
16 |
過濾網 365*335MM |
1套 |
|
17 |
電磁閥組220V |
2套 |
|
18 |
風機 |
|
|
19 |
水泵 |
2個 |
|
20 |
25UF電容 |
1 |
六,實驗目的
1直流空調過程演示;
2通過實測的溫度、壓力、風量,計算出空調過程熱量及熱平衡誤差;
3通過實驗測得的風量、壓力、功率等參數,
4測定制冷壓縮機性能;通過改變風量、溫度、流量工況、
5測定換熱器(加熱器、表冷器)性能實驗
6制冷熱的相互間的關系
|
